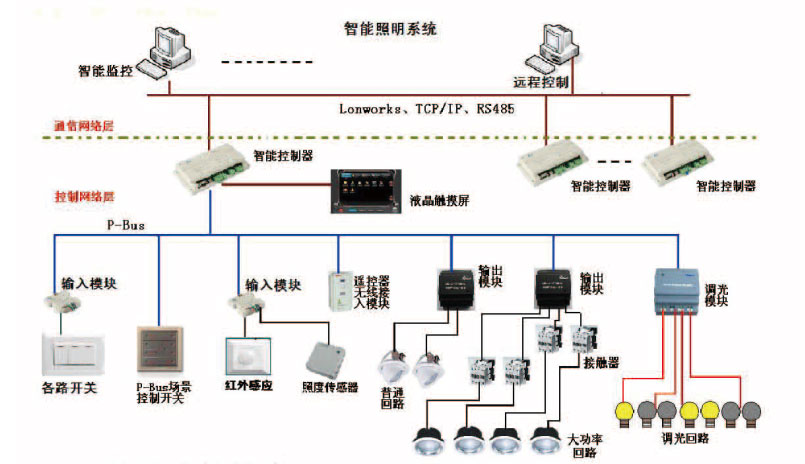

智能照明控制系統由控制器、主通信干線、分支、信息接口、智能照明控制終端等部分構成。智能照明的控制終端由控制面板、控制器等單元構成。主控制器和照明終端和智能化電器終端之間通過信息接口等元件來連接，實現控制信息的傳輸。發電廠總線式智能照明節能控制系統由一次回路智能型照明控制箱、二次自動化控制通訊管理機和后臺、以及通訊網絡等組成部分構架而成。

智能照明控制系統采用分層分布式的網絡體系結構，并根據地理位置分布需要使用有線通信連接或無線通信連接構成完整的網絡。每個照明配電箱中配置若干個YSK2P智能CPS開關，每個YSK2P可控制一組燈具(燈具數量根據照明容量確定),每個區域照明器材分組，從而實現燈具的分組控制。多個YSK2P直接使用RS485連接，通信協議采用MODBUS RTU方式。

智能照明系統的功能特點
● 數據采集、存儲功能具有燈具和供電線路運行情況采集、儲存、統計、分析功能，為管理部門門提供年、月、日的線路用電量、電流、電壓、功率因數等運行報表。
● 可視化監測：用各種圖形、圖標或柱圖等方式顯示各照明回路的開關狀況。
● 控制功能：控制中心可以隨意開關任何一-組照明回路或開關自定義群組的照明回路。
● 自動控制功能：現場按預先設計好的時間計劃自動調節照明開關時間，設定控制策略。
● 自動巡測功能：系統中心可以自動巡測每組燈的開關狀態。
● 操作掛鎖，通過系統登陸設置，防止非授權人操作。
● 實現基于地理信息工況監測。
● 具有能耗的統計分析功能。
● 故障報警,控制中心可以及時準確地獲取故障燈的位置信息，工作人員可以在短時間內趕到現場進行維護。
● 節能。系統可以靈活地利用分組、分時段進行開燈滅燈等照明管理，如果使用LED燈具并配有PWM調光功能的則可實現調光節能。
