消弧線圈自動跟蹤接地補償裝置提供感性電流，抵消系統接地時的容性電流，降低接地點的殘流，能夠有效熄滅接地點電弧。保護電纜性能，提高供電設備可靠性，確保用電設備有效運行。

使用環境

● 海拔高度不大于3000米（特殊要求可定做）。

● 空氣相對濕度不大于 90%，無導電塵埃存在。

● 不含有腐蝕金屬和破壞絕緣的氣體以及蒸汽的場所。

● 環境溫度-20℃~+45℃，通風狀態良好。

● 無火災、爆炸危險。

● 無劇烈振動和沖擊，垂直傾斜度不大于5 度的場所。

● 室內或者箱變安裝。

性能指標

● 適用電壓等級：6kV、10kV、35kV、66kV。

● 調節級數：25級（調匝）、32級（調容）。

● 電容電流測量誤差≤2%。

● 單相接地故障時殘流≤2A（根據接地殘流設定值調節）。

● 單相接地故障時補償電網脫諧度≤10%（根據接地殘流設定值調節）。

● 可選配小電流接地選線功能。

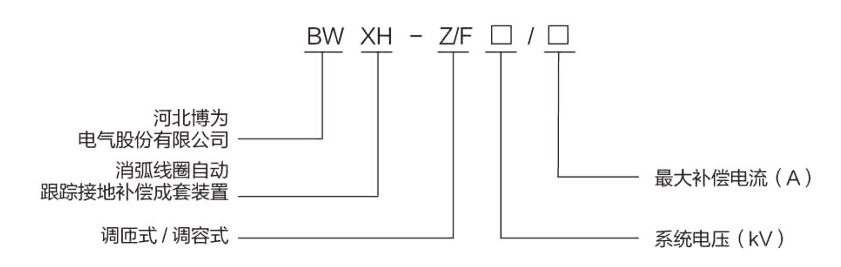

型號說明

產品特點

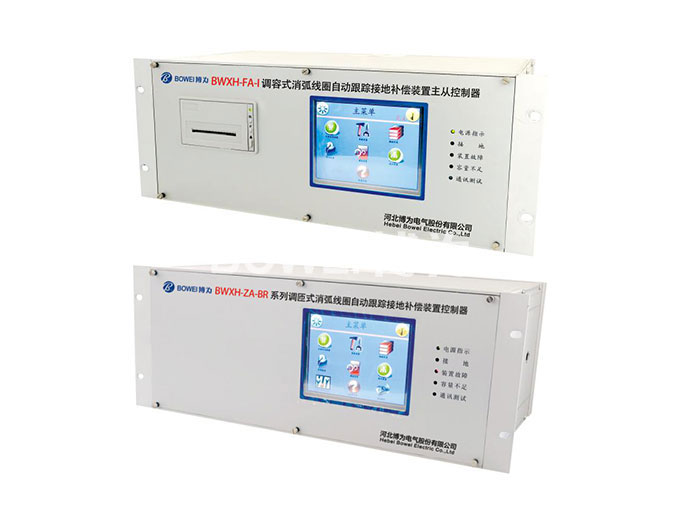

● 控制器采用雙CPU結構，功能強大，抗干擾能力強，并具有完善的軟件閉鎖功能。人機界面友好，觸摸屏設計，簡捷明快。提供接地信息追憶功能，便于客戶分析故障原因。滿足兩段母線分列、并列運行模式。

● 調匝式消弧線圈結構簡單，操作方便，噪聲低，便于運行維護；補償接地電容電流零秒響應；

● 調容式消弧線圈采用晶閘管技術，調節范圍寬，響應速度快，無傳動，轉動機構，無諧波污染 無需設置阻尼電阻 輸出電感電流精度高，接地殘流小。
